Инструкция по монтажу арки Новый Стиль

Инструкция по монтажу арки Новый Стиль (скачать)

Порядок монтажа арки Новый Стиль (скачать)

Внимание! После транспортировки и хранения арочного комплекта при отрицательных температурах, во избежание отслоения пленки ПВХ, перед монтажом необходимо выдержать детали в нормальных климатических условиях не менее 5 часов.

1. Подготовка и рекомендации

• Установку арки должен производить квалифицированный специалист.
• При креплении арок на саморезы, их головки следует закрывать декоративными заглушками соответствующих декоров (в комплект не входят).
• Подготовьте дверной проем: демонтируйте старую дверную коробку.
• Для арки «Романская» необходимо установить угловую зашивку в одной плоскости со стеной (рекомендуемые материалы: фанера, МДФ, гипсокартон).

Габариты проема:

• Высота: до 2400 мм
• Ширина: от 670 мм до 1270 мм
• Толщина: не более 200 мм

Необходимые инструменты:

Пистолет для клея, ножовка с мелким зубом, угольник, рулетка, уровень, молоток, карандаш, отвертка, клей ПВА, клей монтажный (жидкие гвозди).

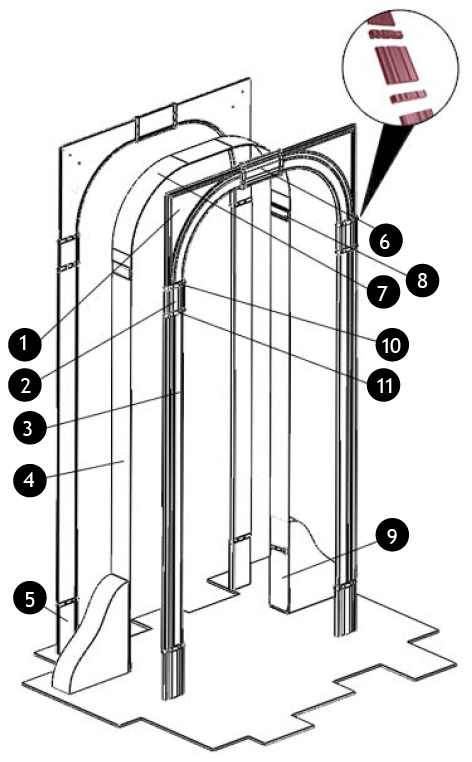

2. Комплектация

1. Полуарка – 4 шт.
2. Банкетка верхняя – 4 шт.
3. Наличник – 4 шт.
4. Внутренняя пластина вертикальная – 3 шт.
5. Банкетка нижняя – 4 шт.
6. Сводорасширитель – 2 шт.
7. Внутренняя пластина свода – 3 шт.
8. Планка стыковочная верхняя – 2 шт.
9. Планка стыковочная нижняя – 2 шт.
10. Замок левый – 8 шт.
11. Замок правый – 8 шт.
12. Шкант 6х35 – 32 шт.

3. Порядок монтажа свода арки

1. С помощью уровня сделайте отметки на обратной стороне проема и установите ответную часть свода арки. Если используются жидкие гвозди, примените струбцины для лучшего сцепления.
2. Соедините между собой две полуарки и два замка (левый и правый) с помощью шкантов и клея ПВА. Пазы с внутренней стороны должны совпадать. Ширина арки должна быть меньше ширины дверного проема на 30 мм (припуск 15 мм с каждой стороны).
3. При ширине проема более 670 мм используйте сводорасширитель. Отпилите его до нужной длины и соедините с полуарками через замки.
4. Замерьте толщину стены. Вычислите ширину внутренней пластины свода: к толщине стены прибавьте 8 мм (на глубину пазов).
5. Заведите внутреннюю пластину в пазы полуарок так, чтобы с другой стороны она выступала на 14–15 мм. С противоположной стороны отпилите остаток пластины с таким же припуском (14–15 мм).
6. Закрепите собранную конструкцию свода арки в проем на саморезы или монтажный клей.

4. Монтаж стоевых частей

1. Соедините нижнюю часть полуарки с верхней банкеткой через замок с помощью шкантов и клея.
2. Установите замок на нижнюю часть верхней банкетки.
3. Отрежьте наличник необходимой длины по формуле:
   Lнал = L − A − 2Б
   (где L – расстояние от пола до низа верхней банкетки, A – длина нижней банкетки, Б – толщина пластины замка).
4. Соедините наличник с нижней банкеткой и замком при помощи шкантов и клея.
5. Приложите собранный наличник к проему, выровняйте по уровню. Шканты верхней банкетки должны войти в пазы наличника. Закрепите на саморезы или клей.
6. Повторите установку наличника с обратной стороны проема.

5. Установка внутренних пластин и стыковочных планок

1. Отмерьте длину боковой внутренней пластины по формуле:
   Lпл = Lнал + 2С
   (где С – припуск для соединения со стыковочной планкой, равный 14–15 мм).
2. Ширина боковых внутренних пластин рассчитывается аналогично пластине свода (толщина стены + 8 мм).
3. Укоротите верхнюю и нижнюю стыковочные планки до длины, равной толщине стены.
4. Аккуратно заведите боковые внутренние пластины в пазы наличников, банкеток и стыковочных планок.
